三相异步电动机的工作原理

2021-09-27

如果YBX3防爆电机绕组的接地故障发生在后端盖上,则需要拆卸所有防爆电机头进行维修,即拆下前后盖和齿轮箱,转子 拆下,然后取出定子铁心和压在后端盖上的绕组。 取出定子铁心和绕组的方法如下。将定子的一端倒置在圆柱体上,圆柱体的尺寸类似于端盖的外径,用铜棒或铁棒刺穿后端盖的定子铁芯的端面,然后 用铁锤在铁芯上敲击铜棒,直到定子铁芯和绕组与后端盖分离。

三相异步电动机的单层绕组可以根据线圈的形状和端接部的布置而分为链状绕组,交叉链状绕组,同心状绕组和交叉同心状绕组。 敲打时,铜棒不应伤及绕组,并且圆柱体的底部应充满柔软的物体,例如棉纱,以防止定子掉落时损坏绕组。将定子和后端盖倒置在气缸上。 气瓶底部应充满柔软的材料,例如棉纱。

用手将防爆电机定子和气缸固定在一起,直到定子铁芯与后端盖分离。 当转子碰到端盖时,会产生反作用力,并且定子铁芯会从端盖上脱离。 该方法是用手握住转子轴的一端,并将另一端刺入端盖的轴承中。 三相异步电动机是一种感应电动机,是通过同时接入380V三相交流电(相差120度)提供动力的一种电动机。

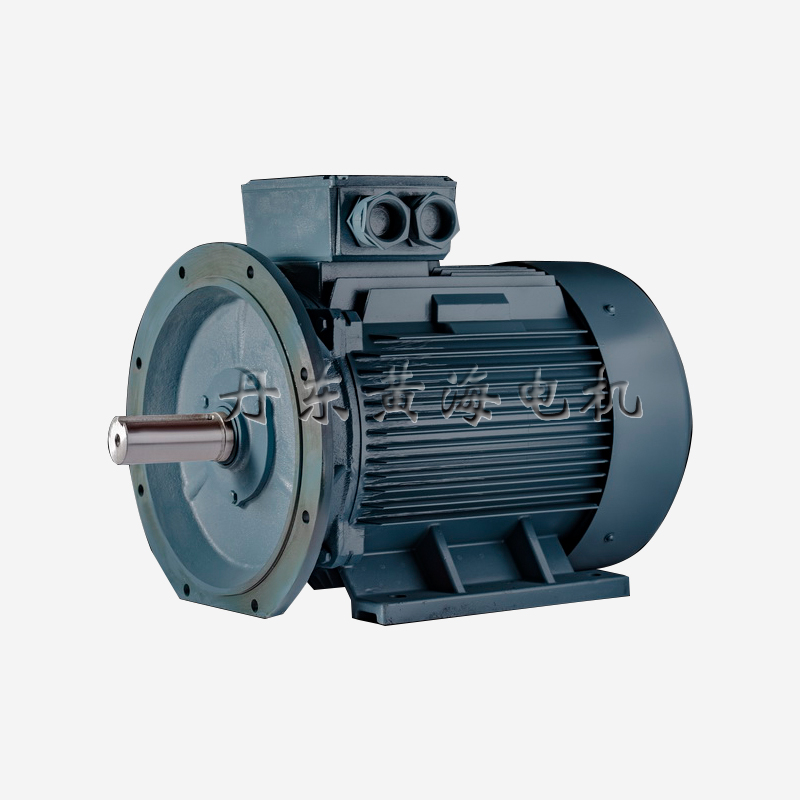

三相异步电动机

三相异步电动机的工作原理:当对称的三相交流电馈入三相定子绕组时,会产生一个旋转磁场,该磁场以同步速度n1沿着定子和转子的内部圆形空间顺时针旋转。 由于旋转磁场以n1速度旋转,因此转子导体在开始时是静止的,因此转子导体会切断定子旋转磁场以产生感应电动势(感应电动势的方向由右方向确定- 规则)。 由于转子导体的两端被短路环短路,因此在感应电动势的作用下,在转子导体中会产生沿感应电动势方向的感应电流。 转子的载流导体在定子磁场中受到电磁力(力的方向由左手定则确定)。

电磁力在转子轴上产生电磁转矩,驱动转子沿旋转磁场的方向旋转。通过以上分析可以得出,电动机的工作原理是:当电动机的三相定子绕组(电角度差为120度)时,当馈入三相对称交流电时,旋转磁 会产生磁场,从而切断转子绕组,从而在转子绕组中产生感应电流(转子绕组为闭合路径),并且在定子旋转的作用下,载流转子导体将产生电磁力 磁场,从而在电动机旋转轴上形成电磁转矩,驱动电动机旋转,并且电动机的旋转方向与旋转磁场的方向相同。
