三相异步电动机的安装结构

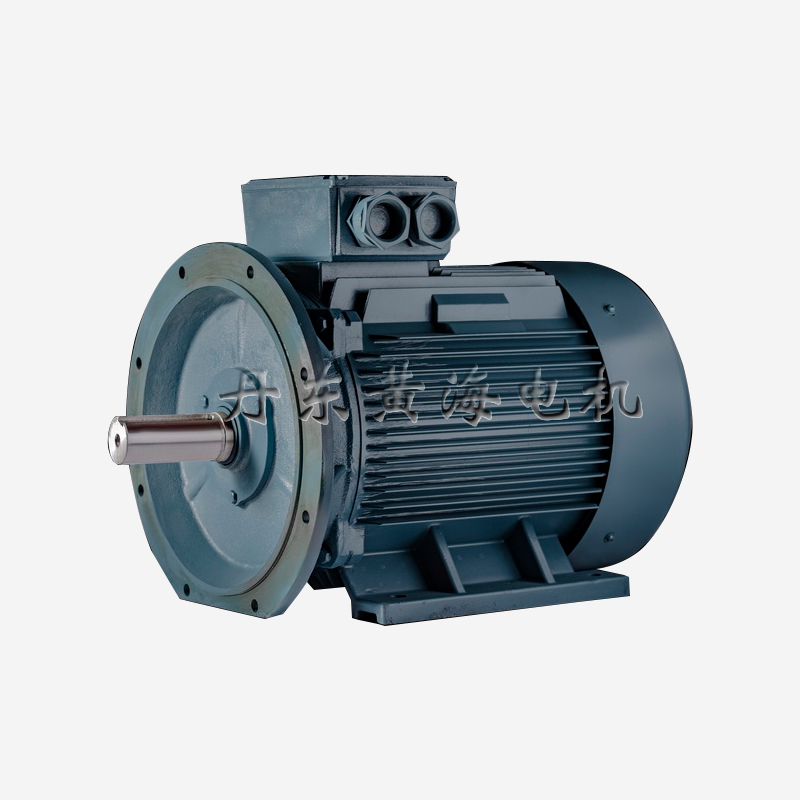

根据三相异步电动机的安装结构,可分为卧式三相异步电动机,立式三相异步电动机,带脚的三相异步电动机和带法兰的三相异步电动机。根据三相异步电动机的绝缘等级,可分为E级,B级,F级和H级三相异步电动机。根据工作量,可以分为连续三相异步电动机,间歇三相异步电动机和间歇三相异步电动机。我们使闭合线圈ABCD在磁场B中绕轴xy旋转。如果磁场沿顺时针方向旋转,则闭合线圈会受到可变磁通量的影响,从而产生感应电动势,并产生感应电动势。
根据伦茨定律,电流方向为:感应电流的影响始终会阻碍感应电流的成因。 因此,每个导体受到与感应磁场的运动方向相反的洛伦兹力F。 确定每个导体力F方向的一种简单方法是用右手和三只手指定规则(磁场会影响电流,而拇指则放在感应磁场的方向上, 指是作用力的方向,中指放在感应电流的方向上,这样,闭合的线圈会受到一定的转矩,因此沿与感应器磁场相同的方向旋转。
磁场称为旋转磁场。闭合线圈旋转产生的电转矩平衡负载转矩。绕线异步电动机的转子串联连接额外的电阻会增加电动机的滑差率,并且电动机会在较低的转速下运行 串联电阻越大,电动机的转速越低,该方法设备简单,控制方便,但滑差功率以热量的形式消耗在电机上。 电阻。 它具有步进速度调节,并且机械特性相对较软。 级联调速是指在绕线电动机的转子电路中串联可调的附加电位,以改变电动机的滑差并达到调速的目的。
滑动能量的很大一部分被串联的附加电位吸收,然后生成一个附加设备,将吸收的滑动能量返回到电网或转换能量以供使用。 根据滑差功率的吸收和利用方法,级联调速可分为电机级联调速,机械级联调速和晶闸管级联调速。 它们大多数采用晶闸管级联速度调节。 其特点如下:过程中的滑移损失被高效地反馈到电网或生产机械上。 设备容量与调速范围成正比,投资少,适用于调速范围在额定转速的70%至90%之间的生产机械。 调速当设备发生故障时,可以将其切换为全速运行,以避免生产停工。 晶闸管级联调速具有较低的功率因数和较大的谐波影响。
